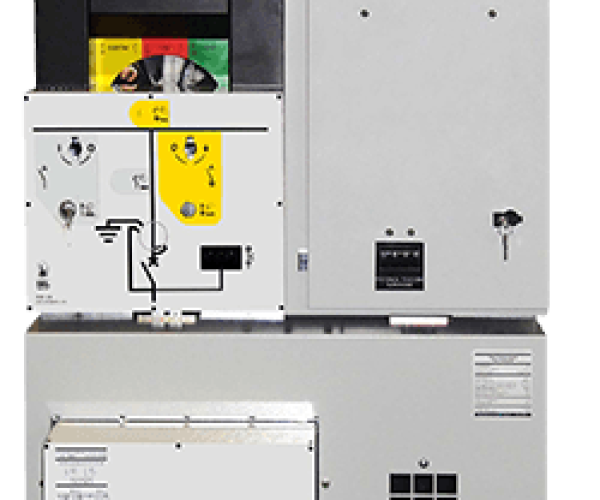

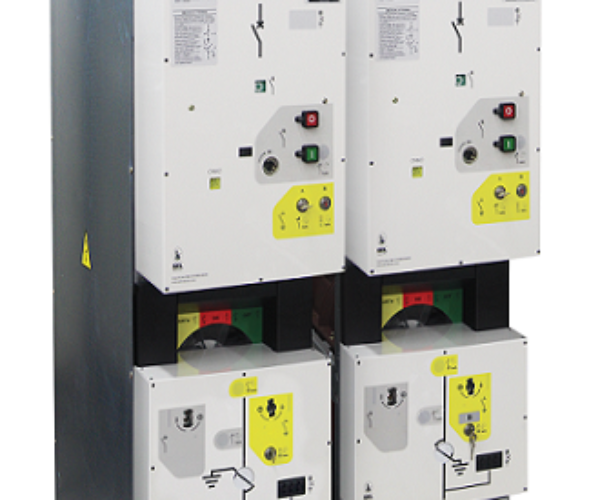

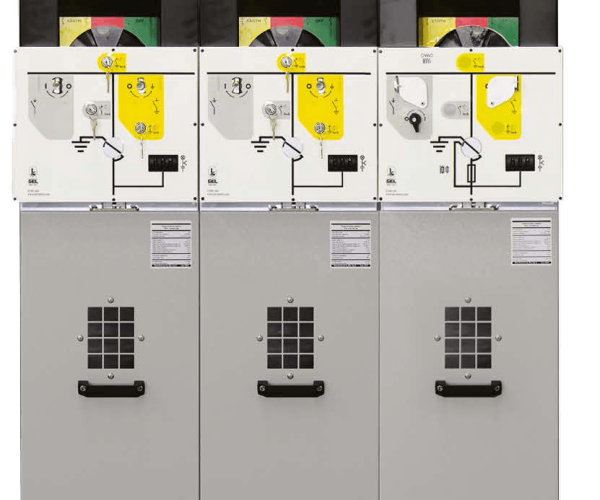

Las Celdas Serie TPS de SEL-Electric son sistemas modulares de distribución secundaria aislados en aire (AIS) para tensiones de hasta 24 kV o 36 kV. Destacan por su diseño compacto, seguridad operativa mediante enclavamientos mecánicos y un interruptor seccionador de tres posiciones aislado en gas SF6, combinando la facilidad de mantenimiento de los sistemas de aire con la confiabilidad de la extinción de arco en gas.
La Serie TPS (Three Position Switch) de SEL-Electric representa una solución de ingeniería avanzada para la maniobra y protección en redes de distribución secundaria. Estas celdas están diseñadas bajo estándares internacionales IEC 62271, garantizando un alto rendimiento en centros de transformación, plantas industriales e infraestructura urbana.
Características Técnicas y Constructivas:
- Aislamiento Híbrido: Aunque la celda es de aislamiento en aire (AIS), el núcleo de maniobra utiliza un seccionador bajo carga sellado de por vida en gas SF6. Esto permite que las partes críticas de corte estén protegidas del entorno, mientras que las barras y conexiones son accesibles para mantenimiento.
- Seguridad y Protección: La serie cuenta con clasificación de arco interno (IAC AFL/AFLR), lo que protege a los operadores en caso de una falla interna catastrófica. Incluye una mirilla de inspección frontal para verificar visualmente el estado del seccionador y la puesta a tierra.
- Modularidad Total: Su estructura de paneles de acero galvanizado permite configurar diversas unidades funcionales, como entrada de línea, protección de transformador con fusibles o interruptor automático en vacío, facilitando futuras ampliaciones de la subestación.
- Operación Intuitiva: El sistema de tres posiciones (Cerrado – Abierto – Tierra) está interconectado mecánicamente para evitar maniobras erróneas, como abrir la puerta frontal mientras el sistema está energizado.
Beneficios Clave:
- Dimensiones Reducidas: Ideal para espacios confinados o subestaciones tipo «skid».
- Mantenimiento Mínimo: Las partes activas están encapsuladas, lo que reduce la necesidad de intervenciones frecuentes.
- Versatilidad: Capacidad de integrar unidades de control y mando a distancia para redes inteligentes (Smart Grids).
